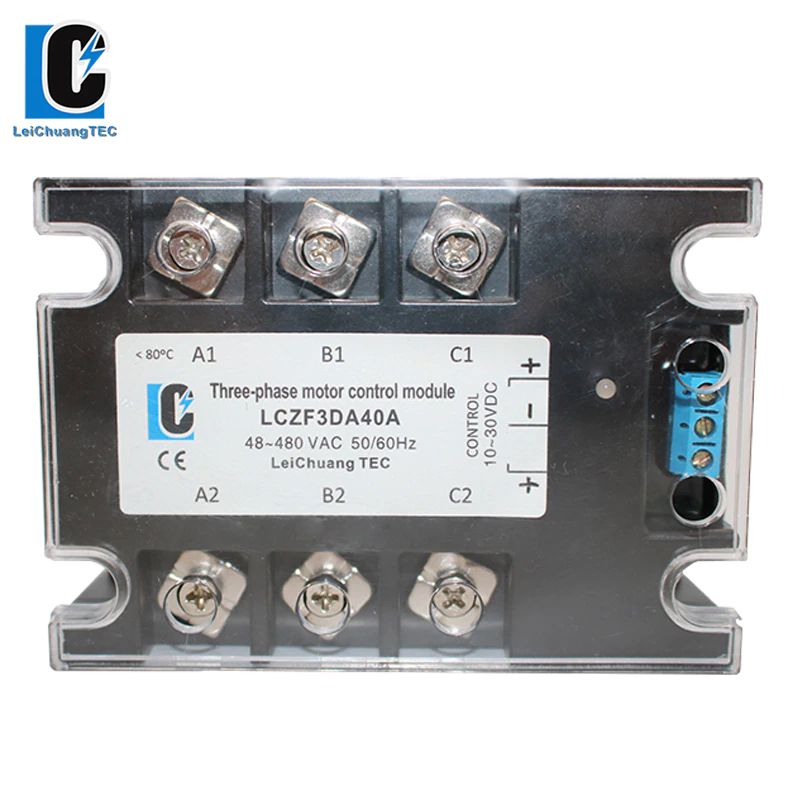

Трехфазное реверсивное твердотельное реле LCZF3DA-40A

Предназначено для бесконтактной коммутации и переключения обмоток с целью изменения направления вращения трехфазных асинхронных двигателей

Общие сведения:

• Длительный срок службы
• Управляющее напряжение 10-30V DC
• Коммутация по 3-м фазам
• Отсутствие дребезга контактов и искрения при переключениях
• Высокое сопротивление изоляции между коммутируемой и управляющей цепью
• Встроенная RC-цепь и защита от одновременного включения
• Светодиодная индикация направления вращения

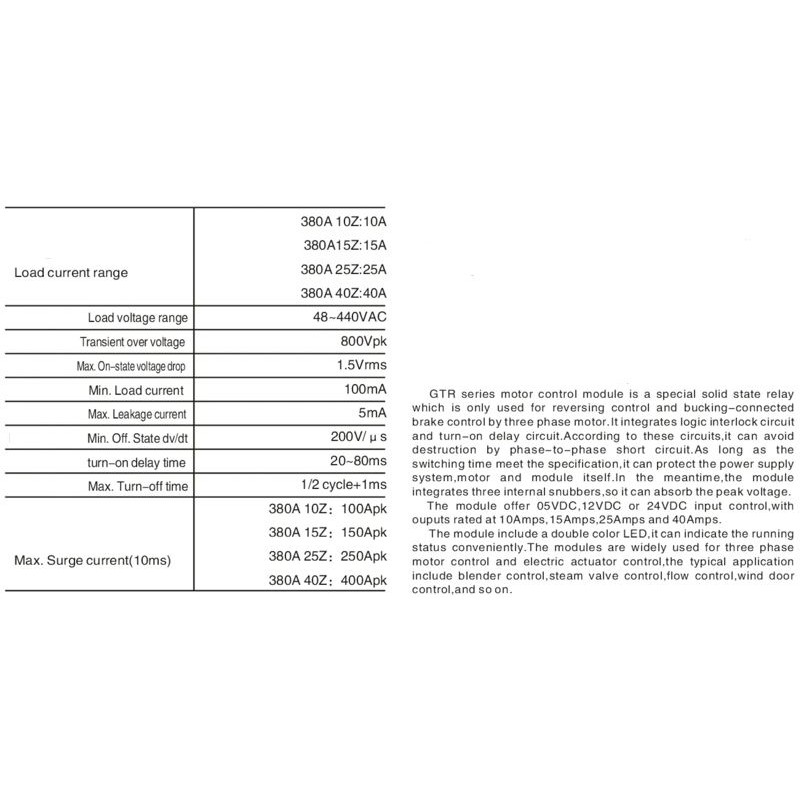

Технические характеристики:

• Коммутируемое напряжение: 48-480V AC 47-63Гц
• Управляющее напряжение: 10-30V DC
• Потребляемый ток в цепи управления: ≤30mA
• Напряжение вкл./выкл.: >10V DC / < 9V DC
• Максимальное пиковое напряжение: 1000V AC
• Максимальный пиковый ток: 400А в течении 10мс
• Падение напряжения в цепи нагрузки: ≤1.6V AC
• Ток утечки (выключенное состояние): ≤10mА
• Время переключения: 1/2 цикла
• Светодиодная индикация: зеленый - прямое вращение, красный - обратное вращение
• Напряжение пробоя 2500V AC в теч. 1 минуты
• Сопротивление изоляции 500МОм при 500V DC
• Температура окружающей среды -30…+75°C
• Относительная влажность ≤95% (без образования конденсата)
• Габаритные размеры 105х74х33мм
• Способ монтажа винтами на монтажную поверхность
• Масса ≤450г

Примечание:

• Реле подбирается с учетом пускового тока двигателя
• Для защиты реле от перенапряжения применяйте варисторы расчитанные на 1.5-1.9 рабочего напряжения, установленные параллельно цепи нагрузки
• Для защиты реле от перегрузки по току применяйте быстродействующие плавкие предохранители расчитанные на максимальный рабочий ток реле
• Для защиты реле от теплового пробоя используйте термопредохранитель на +40 °C включенный в цепь управления и размещенный на радиаторе реле
• Для эффективного отвода тепла обязательно использовать радиаторы (и возможно вентилятор)
• Не переключайте реверс до полной остановки двигателя!
• Для изменения направления вращения используйте 3-позиционный переключатель с фиксацией в среднем положении (стоп)

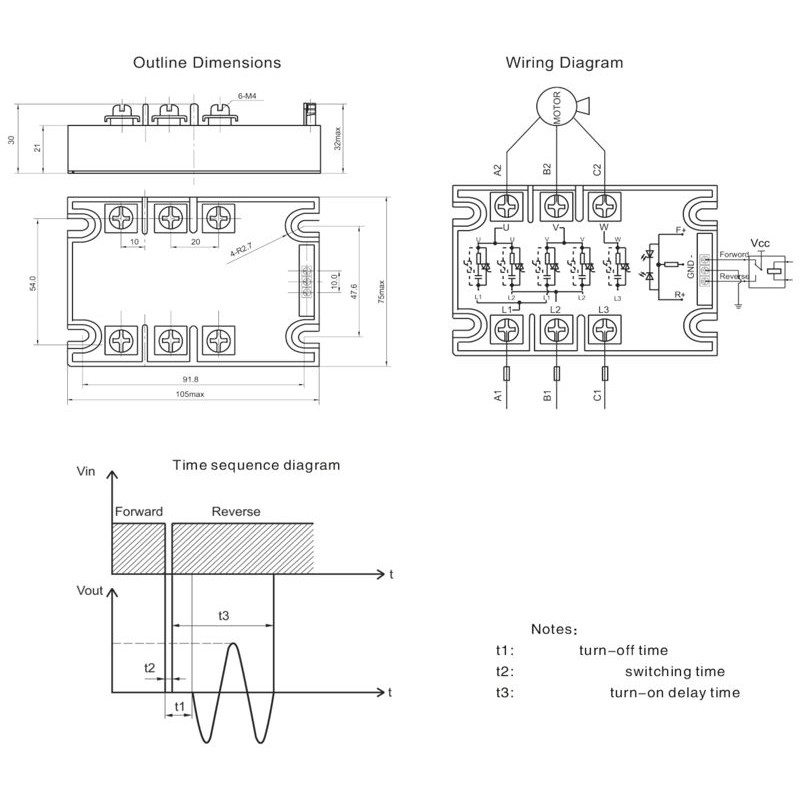

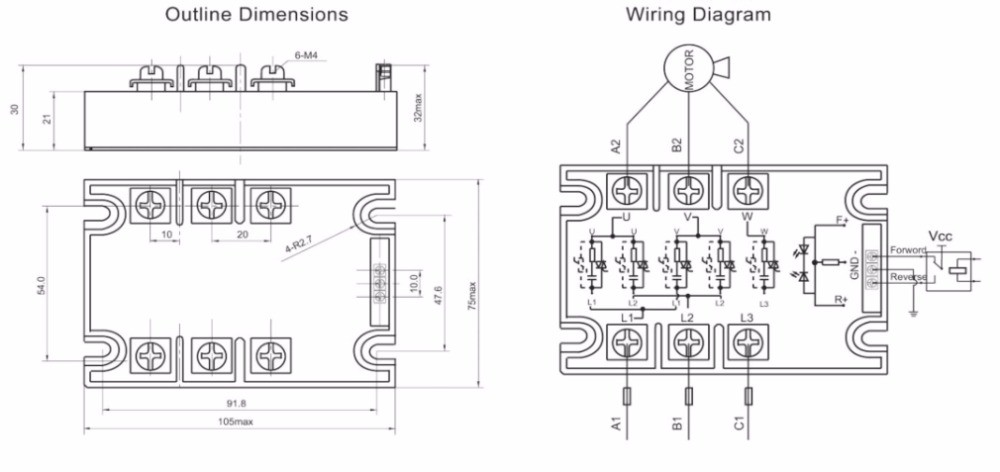

Функциональная схема подключения твердотельных трехфазных реверсивных реле

Данное реле необходимо устанавливать на радиатор с применением теплопроводящей пасты и принудительным охлаждением
